TUV充電樁電纜技術規范

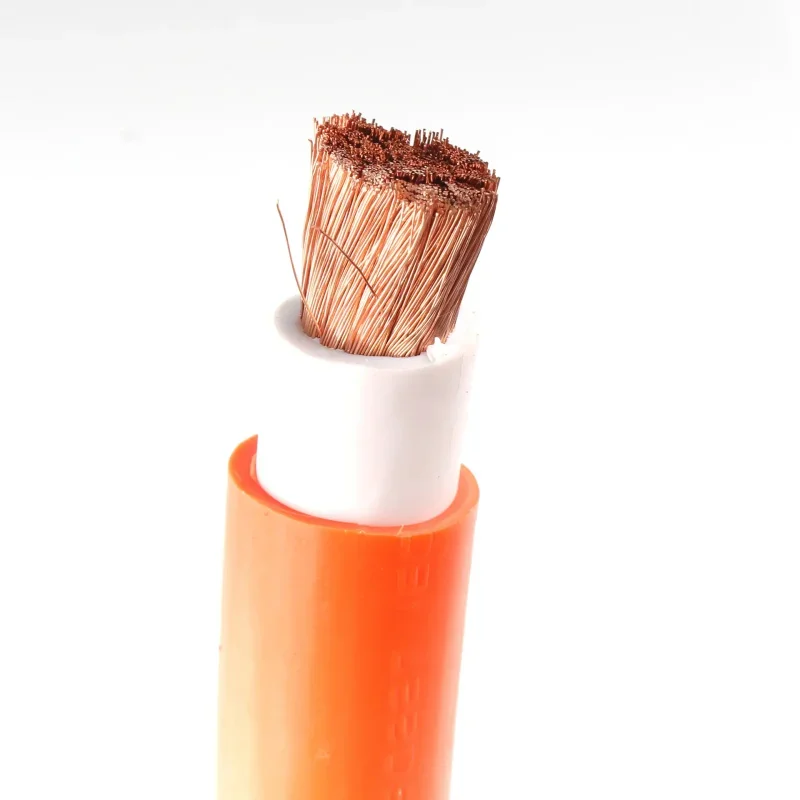

1.導體 -芯數:2345 帶或不帶信號控制線-導體屬于EN60228中6類-鍍或不鍍錫-推薦線截面:0,5; 1; 15; 2,5 ; 4; 6; 10; 16 mm2

注:1)未標明溫度條件者均為室溫，即23士2℃。

2)電纜長期使用溫度為-40℃~+125℃和-40℃~+105℃兩種等級

2.芯線及填充-芯線須絞合-允許使用中心填料

3.內護層(若有)-絞合芯線被與外護套或絕緣相同材料的內護套包要 -內護套是擠包在絕緣芯線上，允許嵌入絕緣線芯間的空隙形成實際上的圓形 -內護套與絕緣間不應產生有害的作用 -內護套不應粘連絕緣芯線 -內護套厚度規定值符合標準規定

4..屏蔽-裸銅絲或鍍錫銅絲編織的屏蔽應包要在內護套上一銅絲的標稱直徑應符合標準給定值-屏蔽長度100mm內總絞接數、絞和角、填充系數均須符合標準要求

5.護套或外護套-使用規定的護套材料PUR包覆屏蔽或絞合芯線

使用特性:

1、本電纜在充電過程中對電壓，電流等的信號控制和傳輸網絡系統具有耐高壓，耐高溫，防電磁干擾，信號傳輸穩定，抗歪折10000次以上，耐磨50000次以上，耐磨50000次以上，耐油，防水，耐酸堿，耐UV等特性。

2、產品同心度好，可達80%以上，使電纜耐高壓性能穩定可靠。

3、產品小彎曲為4D,便于狹小空間轉角布線之間使用。產品具有高柔性特性，十分方便車載布線使用。

4、產品額定溫度125℃，這對采用一次成型的柔軟級絕緣材料是很大的技術進步和提升，對電纜具有柔性性能和提高電纜的載流能力十分重要。
