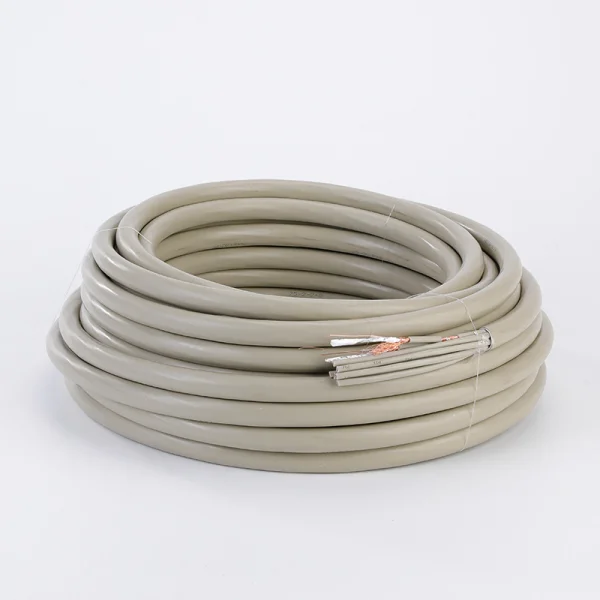

SYV75-2-1*8和SYV75-2-2*8芯高頻視頻線2兆同軸電纜產品用途及特點

本產品適用于485等同性設備做數據信號傳輸。

無氧銅SYV75-2-1*8芯高頻視頻線2兆同軸電纜使用特性

1.電纜長期使用溫度:-45℃~+70℃

2.環境溫度:固定敷設-40℃非固定敷設-40℃。

型號意義

軟芯導體結構

銅質線芯

聚乙烯絕緣

鋁箔屏蔽

聚氯乙烯護套

無氧銅絲編織屏蔽

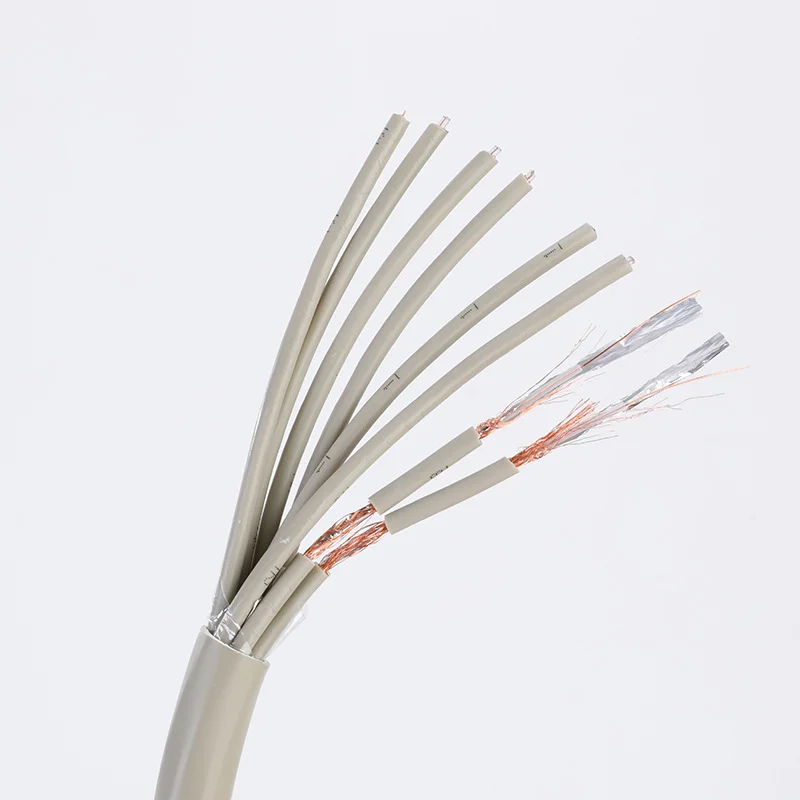

產品結構

產品結構描速:特性阻抗120歐姆，導體為2芯或4芯多股鍍錫電解銅絲絞合而成，分色絕緣宜于安裝識別，鋁塑復合膜100%覆蓋+無氧銅絲80%覆蓋共二重屏蔽，灰色聚氯乙烯護套

導體

導體表面應光潔、無油污、無損傷絕緣的毛剌、銳邊以及凸起或斷裂的單線。

20℃時電纜導體的直流電阻應符合技術指標的要求。

絕緣

絕緣采用低密度聚乙烯電纜料

絕緣應緊密擠包在導體上，且應容易剝落而不損傷導體。絕緣表面應光滑，色澤均勻，不應有裂縫及其他損傷。絕緣標稱厚度應符合下表規定。

絕緣厚度的平均值應不小于標稱值，其處厚度應不小于標稱值的90%~0.1mm。

絕緣性能要求

絕緣線芯在20℃時絕緣電阻應不小于10000MΩ·km。

外護套

采用灰色聚氯乙烯電纜料。
